海灣防火門監控模塊GST-LD-8308輸入/輸出接口模塊
一、海灣GST-FH-8308防火門監控模塊產品概述
海灣GST-FH-8308防火門監控模塊,連接防火門監控設備,主要用于常開防火門的監控,也可用于常閉防火門的監視以及第三方火警信號的輸入。
二、海灣GST-FH-8308防火門監控模塊產品特點
1、GST-FH-8308防火門監控模塊采用電子編碼器進行編碼,工程調試簡便。
2、GST-FH-8308輸入端與無源觸點連接,具有檢線功能,可設置為常開檢線、常閉檢線或自回答方式。
3、模塊輸出端可連接成常開輸出或常閉輸出,具有檢線功能。
三、GST-FH-8308防火門監控模塊主要技術指標
工作電壓 |
信號總線電壓:總線24V 允許范圍:16V~28V 電源總線電壓:DC24V 允許范圍:DC20V~DC28V |
工作電流 |
總線監視電流≤1mA 總線啟動電流≤3mA 電源監視電流≤5mA 電源啟動電流≤20mA |
線制 |
信號總線:2線,無極性,連接防火門監控器 電源線:2線,無極性,連接防火門監控器或電源箱 |
輸出容量 | 無源輸出,容量為DC24V/200mA。COM端在監控模塊內部串入檢線電路,導通后有不高于2V壓降 |
輸出控制方式 | 電平、脈沖(脈沖啟動時繼電器吸合時間為3~10s) |
輸出檢線 | 輸出線路發生短路、斷路時,監控模塊將向防火門監控器發送故障信號 |
輸入檢線 | 輸入端發生短路、斷路時,監控模塊向防火門監控器發送故障信號;輸入動作時,監控模塊向防火門監控器發送反饋信號 |
使用環境 |
溫度:-10℃~+55℃ 相對濕度:≤95%,不凝露 |
外殼防護等級 | IP30 |
外形尺寸 | 86mm×86mm×43mm(帶底殼) |

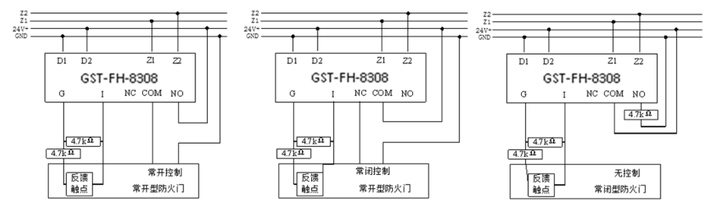

四、GST-FH-8308防火門監控模塊接線示意圖
五、了解更多技術資料及產品資質證書,請點擊下面內容下載:
防火門監控系統-產品手冊
海灣防火門監控系統產品技術說明
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://gdhenghong.com/;海灣服務熱線:18910580194
