GST-GBFB-200/MP3廣播分配盤
| 型號 | GST-GBFB-200 |
| 工作電壓 | DC24V |
| 廣播總線 | 兩路 |
| 最多級聯功率放大器 | 兩臺 |
| 使用環境 |
溫度:0℃~+40℃ 相對濕度≤95%,不結露 |
| 外形尺寸 |
132.5mm(高3U)×482.6mm(寬)×225mm(厚) |
三、海灣GST-GBFB-200/MP3廣播分配盤結構特征、安裝與布線

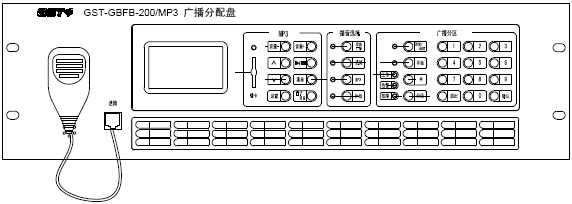

GST-GBFB-200/MP3廣播分配盤結構特征

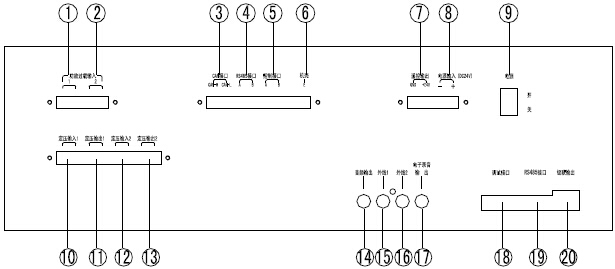

GST-GBFB-200/MP3廣播分配盤接線圖
其中系統內部接線:
?、俟Ψ胚^(guò)載輸入1:與第1路功放的故障輸出相連接。
?、诠Ψ胚^(guò)載輸入2:與第2路功放的故障輸出相連接。
?、邰?9RS485接口:與RS485總線通信的消防控制器相連,用于與消防控制器通信的通信。
?、菘刂平涌冢侯A(yù)留接口。
?、迿C(jī)殼地:用于與大地相連。
?、哌b控輸出:與功率放大器遙控端子相連。用于應急廣播時強行啟動功率放大器。
?、嚯娫摧斎耄罕緳C(jī)DC24V電源接入端子。
?、犭娫撮_(kāi)關:開關機器使用。
⑩???功放定壓輸入1~4:第1、2、3、4路功率放大器音頻接入端子。
?音頻輸出:與功率放大器音頻輸入口相接,作為功率放大器的音源輸入。
?外線1:音頻信號輸入接口。連接外置音源信號,如CD、DVD等。
?外線2:音頻信號輸入接口。外置正常廣播音源輸入。
?電子錄音機輸出:電子錄音機信息輸出接口。
?調試接口:ISP程序升級接口,廠家留用。
?級聯輸出接口:控制信號(輸出線)。該控制線與功率放大器級聯,用于想功率放大器傳遞話筒監聽靜音及自檢信號。
布線要求:定壓輸出線采用阻燃RV線,截面積≥1.0mm2。最大傳輸距離1500米。
