海灣城市管廊設計

文章來源：gdhenghong.com作者：海灣消防公司人氣：1253日期：2019-06-24 13:22:30

概述

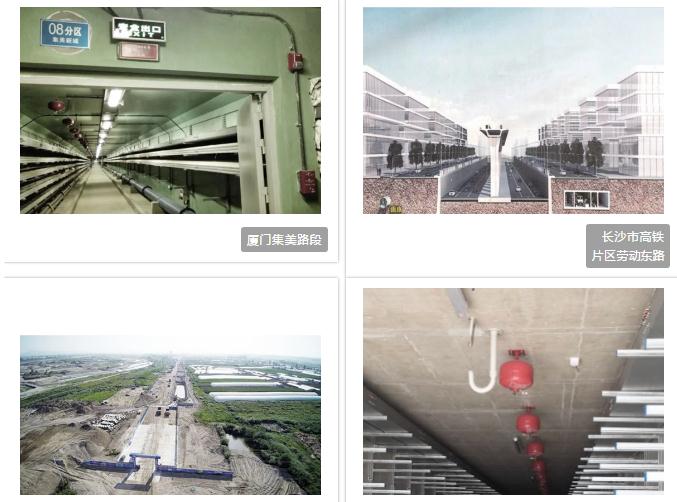

城市地下綜合管廊，是指在城市地下用于集中敷設電力、通訊、廣電、給排水、熱力、燃氣等市政管線的公共隧道，用于溶于兩類及以上城市工程管線的建筑物及附屬設施稱綜合管廊。管廊隧道一般高2～4m，寬2～4m，長幾公里至幾十公里，一般200m長為一個防護區，建于地下大約6m深處，平均造價為0.40～1.3億元/公里。

我國當前正處于城鎮化快速發展時期，地下基礎設施建設滯后，為了保護新城區和老城區城市安全、完善城市功能、美化城市景觀，促進城市集約高效和輕型發展，2015年8月5日發布了《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》。十三五國家重點計劃中，也將城市地下綜合管廊建設列入其中。國家財政部、住房城市建設部為了加快城市地下綜合管廊項目建設，2015年國家選出包頭等15個第一批綜合管廊試點城市，2016年國家選出鄭州等15個第二批綜合管廊試點城市。綜合管廊建設的重要性及必要性已提升至空前高度，不少重點城市也出臺相關的配套政策，鼓勵綜合管廊的建設。

重視與組織宣傳培訓

海灣集團是一家致力于人類安全與環境保護的多元化生產、銷售企業。目前擁有多家專業公司，業務涵蓋了火災自動報警控制系統，電氣火災監控系統、氣體滅火系統、感溫電纜、應急標志照明燈、以及城市消防聯網和消防工程設計、施工，海灣集團擁有強大銷售網絡，遍及全國三十多個省市及二十多個國家。這些專業公司生產的消防產品，基本可以涵蓋城市地下綜合管廊所需消防器材產品。2016年10月海灣集團領導高度重視，國家城市地下綜合管廊發展計劃和需求，多次開會研究布置，要求各專業消防公司，做好城市地下管廊項目消防新產品研發、老產品改進配套工作和做好管廊項目方案設計，優化工作。海灣集團成立專門管廊產品研發設計方案組，由海灣集團常務副總經理張總親自抓。規定城市地下綜合管廊項目統一由海灣集團與設計院和消防工程公司對接，并提供管廊性價比最合理設計方案，銷售統一由海灣集團管理。

海灣集團組織編輯了《城市綜合管廊概述》資料和《海灣與城市綜合管廊》培訓幻燈片，海灣集團各公司專業技術人員向海灣集團方案設計人員、全國各銷售辦事處銷售人員，進行“管廊項目設計方案與銷售”專項培訓，同時通過走訪、發資料、培訓幻燈片與北京、上海有關設計院、消防工程公司、用戶，共同研討城市地下綜合管廊項目最合理設計方案。

設計與實施

《城市綜合管廊工程設計規范》GB50838-2015國家標準于2015年5月22日發布，于2015年6月1日開始實施，更加有利于城市綜合管廊項目設計、安裝施工與驗收規范化。海灣集團參加了此國家標準的編制工作。為了配合該國家標準進一步加快推廣。海灣集團要求全國各辦事處設計人員、銷售人員配合用戶、消防工程公司、設計院做好管廊項目具體方案設計實施工作，海灣集團還編寫了如下文章：《城市地下綜合管廊工程項目發展和火災特點與自動滅火系統設計方案（一）》、《城市地下綜合管廊工程項目發展和火災特點與自動滅火系統設計方案（二）》、《城市地下綜合管廊和風力發電與太陽能發電項目海灣海鑫自動滅火設備設計方案與特點》、《貯壓和非貯壓懸掛式超細干粉滅火裝置特點對比分析》、《懸掛式滅火裝置種類與特點》、《懸掛式滅火裝置設計選型與安裝使用》等文章，這些文章在國家消防專業刊物和慧聰?shù)染W(wǎng)站已發表，可通過網絡檢索，有利于大家快速了解產品種類與規格特點、工作原理，方案設計與銷售。

于2017年9月5日～9月8日在北京召開的第十七屆國際消防設備技術交流展覽會，受組委會邀請，請海灣集團就當前城市地下綜合管廊項目新領域，在消防展技術報告會上，闡述一下“城市綜合管廊自動滅火裝置的應用”,要求授課內容有利于加快這新領域老產品配套與新產品研發，設計方案選型正確合理，施工安裝驗收應依據哪些標準等等。海灣集團接受了講課，受到會務組好評，技術報告會上此次論壇內容影響較大。

2016年4月海灣集團湖南辦事處將長沙市高鐵片區和芙蓉片區管廊設計方案發北京優化設計，原設計方案有五條管廊近三十多公里全部設計采用氣溶膠滅火裝置產品。海灣集團項目方案設計人員首先將《設計方案（一）（二）》文章發銷售人員、用戶、消防工程公司、設計院，經多次電話溝通解釋，不到一個月時間，就更改了設計方案，氣溶膠滅火裝置產品更改為“貯壓懸掛式超細ABC干粉滅火裝置”。有許多氣溶膠滅火裝置項目也是采用這種方式修改的。云南管廊原設計采用柜式七氟丙烷氣體滅火裝置產品，同樣采用此方法更換為“貯壓懸掛式超細ABC干粉滅火裝置”產品。許多城市管廊項目設計采用“非貯壓懸掛式干粉滅火裝置”產品，辦事處銷售人員將設計圖紙發北京海灣集團優化設計，項目方案設計人員發現，非貯壓超細干粉滅火劑設計滅火濃度C=0.13kg/m³，沒有考慮滅火裝置“噴射不均勻性”

K3系數，依據江蘇和有關省級地方標準規定，貯壓式K3=1，非貯壓式K3=1.5～2。建議修改此非貯壓懸掛式干粉滅火裝置設計滅火濃度，增加“非貯壓懸掛式干粉滅火裝置”該產品規格數量50%～100%臺數，否則將違反設計規范，火災很難撲滅。或建議修改為同規格“貯壓懸掛式干粉滅火裝置”產品類型，管廊自動滅火裝置總成本將可降低50%以上，大多數原采用非貯壓懸掛式滅火裝置產品管廊項目，均更改為“貯壓懸掛式干粉滅火裝置產品”，部分仍采用非貯壓懸掛式干粉滅火裝置管廊項目，將增加滅火裝置數量50%～100%。

海灣集團下屬各消防產品專業公司，為了使本公司產品完全符合GB50838-2015《城市綜合管廊工程設計規范》國家標準，各公司對老產品進行自查、改進、再送檢，各公司并為管廊項目新研發了各種類型，規格新產品，使這些產品具有IP65防水防塵功能。依據管廊廊道200米長各種復雜和-40C°低溫環境，做了大量火災模擬真實實驗并聯聯動啟動試驗，通過理論學習研究和大量試驗數據，使海灣集團為城市地下管廊配套的報警、自動滅火裝置產品設計方案更加合理，更加優化，產品性價比最佳奠定了堅實基礎。

以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://gdhenghong.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://gdhenghong.com/；海灣服務熱線：18910580194
