海灣GST-LD-8302C型切換模塊接線安裝技術

特點

GST-LD-8302C切換模塊主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的多

線制控制盤配合使用，如 GST-LD-KZ014 型多線制控制盤等。

本模塊提供一組常開、常閉觸點，使多線制控制盤與外部控制設備電氣隔離。用兩線實現啟動

控制及回答、短路、斷路檢測，便于現場布線。電路部分和接線底殼采用插接方式，接觸可靠、便于

施工。

技術特性

13. 工作電壓：

啟動電壓：DC24V 允許范圍：DC20V～DC28V

14. 工作電流：

監視電流≤4.5mA

動作電流≤26mA

15. 輸出容量：5A ，AC220V 或 5A ，DC24V

16. 線制：與多線制控制盤采用二線制連接；與現場設備采用四線連接，其中兩線用于控制設備，

兩線用于接收回答信號。

17. 使用環境：

溫 度： -10℃～+50℃

相對濕度≤95%，不凝露

18. 外形尺寸：120mm×80mm×43mm

19. 外殼防護等級：IP30

結構特征、安裝與布線

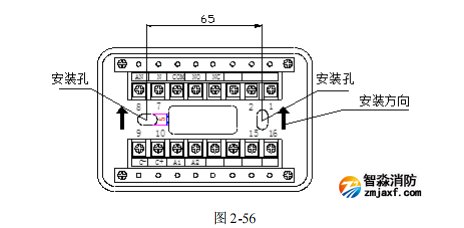

本模塊的外形尺寸及結構與 GST-LD-8302 切換模塊相同，安裝方法也相同，其對外端子示意圖

如圖 2-56

接線說明如下：

C+、C-：啟動命令信號輸入端子(DC24V)；

 A1、A2：常開無源回答信號輸入端子；

 以上為弱電端子；

 AN、N：有源回答輸入端子（AC220V）；

COM、NO、NC：命令信號輸出端子，為無源常開、常閉觸點（5A，AC220V）。

布線要求：各端子外接線建議采用 BV 線，導線截面≥1.5mm2。

應用方法

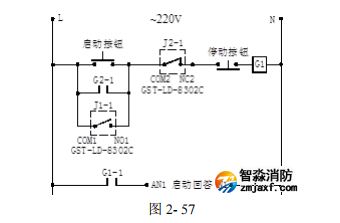

利用二個 GST-LD-8302C 切換模塊可完成對交流設備的啟?？刂疲鐖D 2-57 示。
