海灣GST-LD-8313B型隔離器接線安裝技術
文章來源:gdhenghong.com作者:海灣消防公司人氣:393日期:2025-05-27 15:24:52
海灣GST-LD-8313B型隔離器接線安裝技術
特點
GST-LD-8313B 隔離器主要用于隔離總線上發生短路的部分,保證總線上的其它設備正常工作。
待故障修復后,總線隔離器可將被隔離出去的部分重新納入系統。并且,使用隔離器便于確定總線
發生短路的位置。
采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電
磁干擾有良好的抑制能力。
輸入、輸出信號無極性。
隔離器端口采用電壓檢測,產品性能更可靠。
主要技術指標
(1)工作電壓:總線 24V 允許范圍:16V~28V
(2)工作電流:待機電流≤0.34mA 動作電流≤2.00mA
(3)動作確認燈:黃色
(4)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
(5)外殼防護等級:IP30
(6)外形尺寸:
86mm×86mm×41mm(帶底殼)
結構特征、安裝與布線

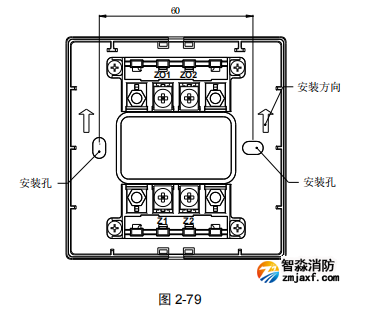

隔離器的外形尺寸及結構與 GST-LD-8300B 型輸入模塊相同,安裝方法也相同,一般安裝在總
線的分支處,可直接串聯在總線上,其端子示意圖如錯誤!未找到引用源。79:

其中:
Z1、Z2:輸入信號總線,無極性
ZO1、ZO2:輸出信號總線,無極性
布線要求:直接與信號二總線連接,無需其它布線??蛇x用截面積≥1.0mm2的耐火 RVS 雙絞線。
