海灣GST-LD-8321中繼模塊接線安裝技術

特點

GST-LD-8321 中繼模塊采用 DC24V 供電，總線信號輸入與輸出間電氣隔離，完成了探測器總線

的信號隔離傳輸，可增強整個系統(tǒng)的抗干擾能力，并且具有擴展探測器總線通訊距離的功能。GSTLD-8321 中繼模塊主要用于總線處在有比較強的電磁干擾的區(qū)域及總線長度超過 1000m 需要延長總線通訊距離的場合。

主要技術指標

（1） 總線輸入距離≤1000m

（2） 總線輸出距離≤1000m

（3） 電源電壓：DC18V～DC27V

（4） 靜態(tài)工作電流≤20mA

（5） 帶載能力及兼容性：可配接 1～242 點總線設備，兼容所有總線設備

（6） 隔離電壓：總線輸入與總線輸出間隔離電壓≥1500V

（7） 使用環(huán)境： 溫度：-10℃～+50℃

相對濕度≤95%，不結露

（8） 外形尺寸：85mm×128mm×56mm

                                   結構特征、安裝與布線

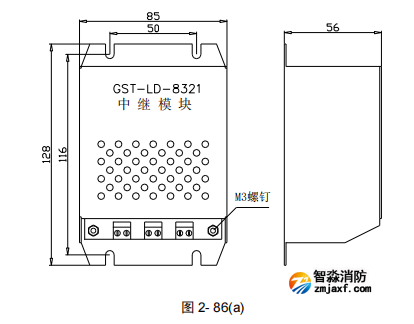

GST-LD-8321 中繼模塊的外形尺寸及結構示意圖如圖2-86(a)所示，采用 M3 螺釘固定，室內安裝。

對外接線端子圖如圖 2-86(b)：

其中：

24VIN：DC24V 電源無極性輸入端子，電源與中繼器的輸出總線共地。

Z1IN、Z2IN：無極性信號二總線輸入端子，與控制器無極性信號二總線輸出連接，距離應小于

1000m。

Z1O、Z2O：隔離無極性兩總線輸出端子，總線最大長度應小于 1000m。

布線要求：無極性信號二總線采用耐火 RVS 雙絞線，截面積≥1.0 mm2；24V 電源線采用耐火 BV

線，截面積≥1.5mm2。
