GST-DY-100型電源箱
文章來源:gdhenghong.com作者:海灣消防公司人氣:1692日期:2019-05-03 12:07:47

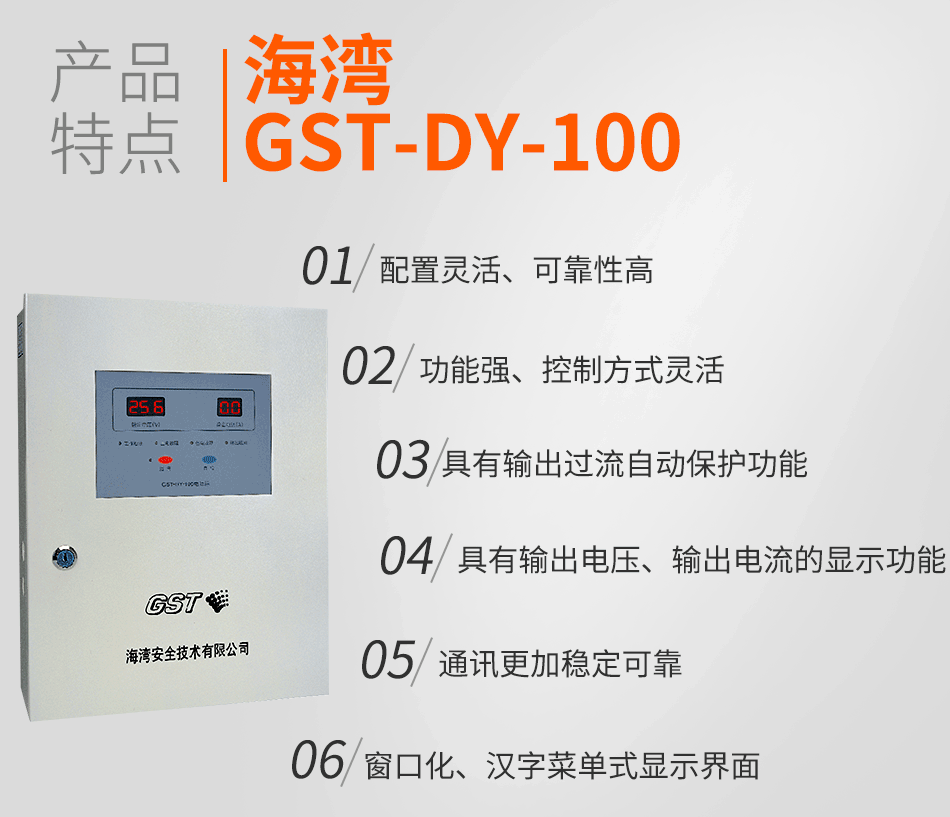

一、海灣GST-DY-100智能電源箱的介紹:

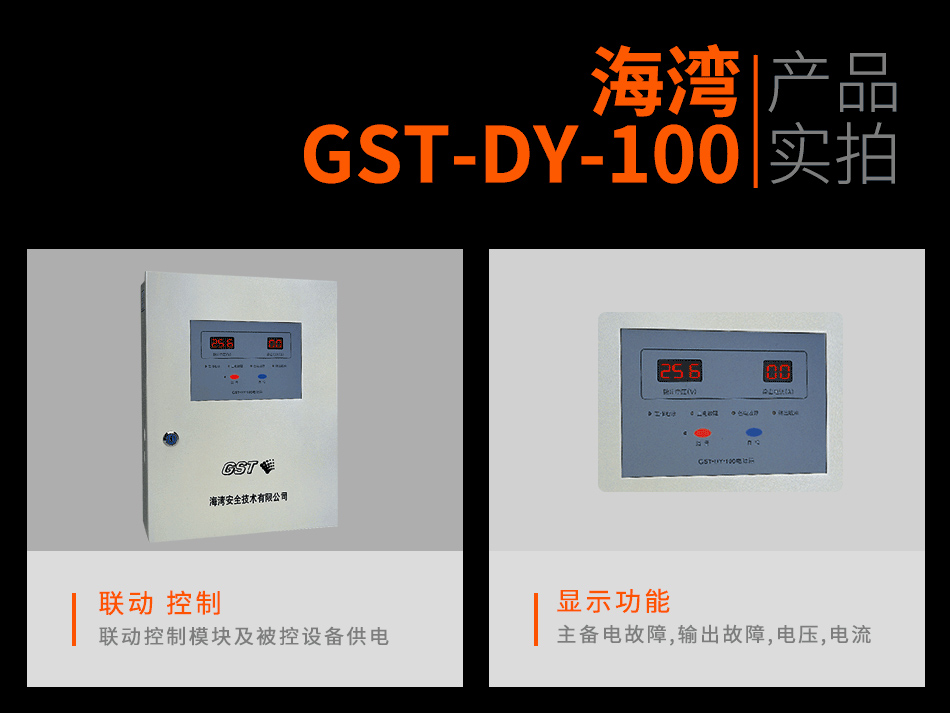

非網絡型智能電源箱GST-DY-100型電源箱是一種DC24V大容量電源輸出設備,在火災報警控制系統中,可作為聯動控制系統的電源使用,為聯動控制模塊及被控設備供電。電源箱以交流220V作為主電源,同時內置DC24V/7Ah密封鉛電池作為備用電源,采用開關電源穩壓電路及備電浮充電路,具有輸出過流自動保護、主備電切換和完善的備電自動充電及備電過放電保護功能。同時,本智能電源箱可對主、備電及電源輸出狀態進行監控,可報主、備電故障、輸出故障,還具有輸出電壓、輸出電流的顯示功能,可直觀地觀察電源箱的工作狀態。

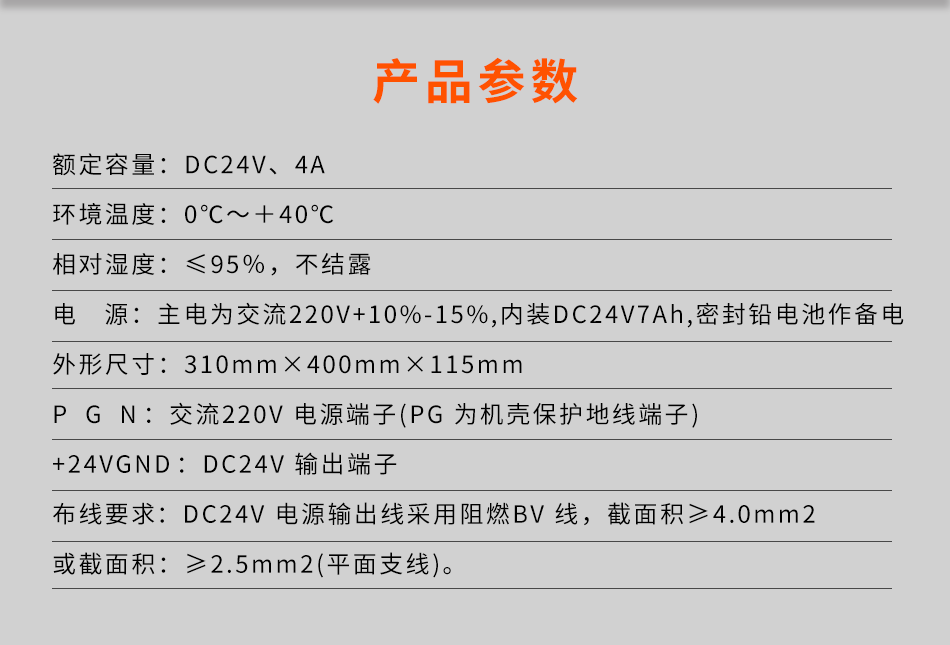

二、海灣GST-DY-100智能電源箱的主要技術指標:
1、額定輸出容量:DC24V、4A
2、使用環境:溫度:0℃~+40℃
相對濕度≤95%,不結露
3、電源:主電為交流220V+10%-15%,內裝DC24V7Ah密封鉛電池作備電

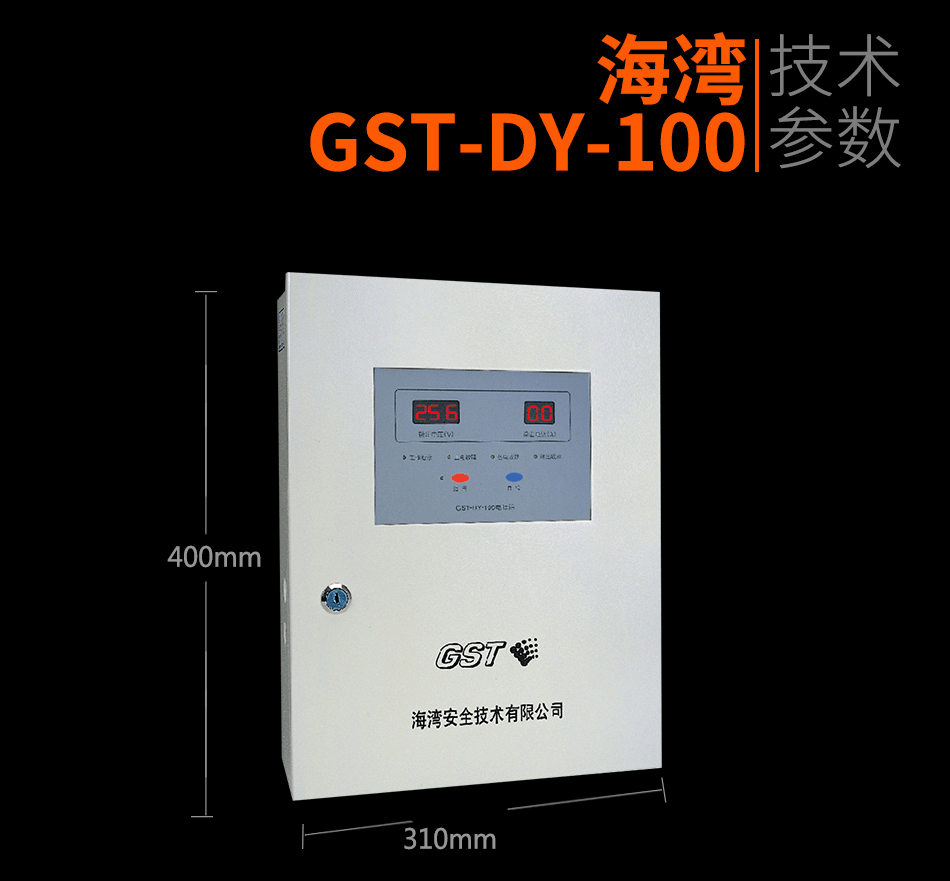

4、外形尺寸:310mm×400mm×115mm
三、海灣GST-DY-100智能電源箱的結構特征、安裝與布線:

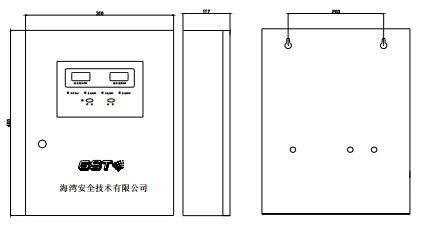

GST-DY-100型電源箱外形示意圖如下:

海灣GST-DY-100智能電源箱采用壁掛式結構安裝,其接線板外接端子示意圖如下:

其中:
L、PG、N:交流220V 電源端子(PG 為機殼保護地線端子)
+24V、GND: DC24V 輸出端子
布線要求:DC24V 電源輸出線采用阻燃BV 線,截面積≥4.0mm2(豎井內干線)或截面積≥2.5mm2(平面支線)。
